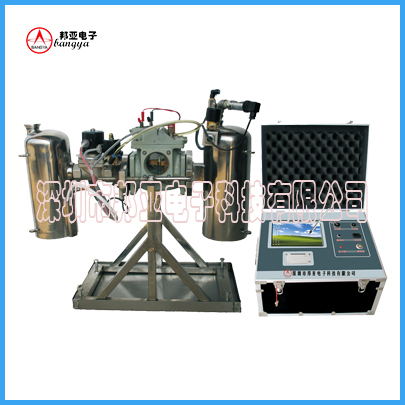

Bangya-202瓦斯继电器校验仪

气体保护是变压器内部故障的主要保护元件,对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时,由于电弧将使绝缘材料分解并产生大量的气体,其强烈程度随故障的严重程度不同而不同。气体保护就是利用反应气体状态的气体继电器(有称瓦斯继电器)来保护变压器内部故障的。


免费咨询:0755-8615 8081

发邮件给我们:info@bangya.cn

分享到: 1

相关文章推荐

Bangya-202瓦斯继电器校验仪概述:

电力部以科技[1994]209号文发布国家电力行业标准《QJ—25、50、80气体继电保护校验仪检验规程》DL/T540—94,本产品已列入规程中使用。

气体保护是变压器内部故障的主要保护元件,对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时,由于电弧将使绝缘材料分解并产生大量的气体,其强烈程度随故障的严重程度不同而不同。气体保护就是利用反应气体状态的气体继电器(有称瓦斯继电器)来保护变压器内部故障的。

在气体保护继电器内,上部一个密封的浮筒,下部是一块金属挡板,两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时,继电器内充满油,浮筒浸在油内,处于上浮位置,水银接点断开;当不能则由于本身重量而下垂,其水银接点也是断开的。当变压器内部发生轻微故障时,气体产生度较缓慢,气体上升至储油柜途中首先积存于气体继电器的上部空间,使油面下降,浮筒随之下降而使水银接点闭合,接通延时信号,这就是所谓的“轻气体”;当变压器内部发生严重故障时,则产生强烈的气体气体,油箱内压力瞬时突增,产生很大的油流向油枕方向冲击,因油流冲击挡板,挡板客服弹簧的阻力,带动磁铁向干簧触点方向移动,使水银触点闭合,接通跳闸回路,使断路器跳闸,这就是所谓的“重气体”。重气体动作,立即切断与变压器连接的所有电源,从而避免事故扩大,起到保护变压器的作用。

1)概念

轻瓦斯:当变压器内部发生轻微故障时,气体产生的速度较缓慢,气体上升至储油柜途中首先积存于气体继电器的上部空间,使油面下降,浮筒随之下降而使水银接点闭合,接通报警信号。

重瓦斯:当变压器内部发生严重故障时,则产生强烈的瓦斯气体,油箱内压力瞬时突增,产生很大的油流向油枕方向冲击,因油流冲击档板,档板克服弹簧的阻力,带动磁铁向干簧触点方向移动,使水银触点闭合,接通跳闸回路,使断路器跳闸。

型号的组成及其代表意义:QJ**——****

Q瓦斯(气体)J(继电器)**(设计序号)——**(管路通径mm)**(特殊使用环境代码,TH—湿热带型;TA—干热带型;一般型不加表示)

请您在使用本产品之前,仔细阅读本说明书,以便正确地使用及保障安全。

瓦斯继电器校验仪主要特点:

Bangya-202瓦斯(气体)继电器校验仪主要特点是:

1.流速测量模拟变压器内部故障情况,采用压差法测脉冲流速的原理。

2.应用地区范围更广,校验更精确,采用东北、华中、云南的综合计量基准,可在全国范围内适用。新设计有两种误差修正装置,使测量精度符合国内外标准校验台校验要求。

3功能更多、应用范围更广。功能11种,除具有直接测试QJ

—25、QJ—50、QJ—80、QJ—50W、QJ—80W型继电器流速、容积、密封等

4.本测试仪自动化程度高。采用高性能附彩色触摸屏,操作简单,一目了然,操作实验时除人工配合回油外,实现了测量、参数调整、控制操作、记录打印全自动化。

5.本测试仪技术性能完全可代替固定式油泵法校验台使用,并具有体积小,便于携带,满足现场试验需要。

6.本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目,全部自动测试并打印记录。

关于邦亚电子

    Bangya-202瓦斯继电器校验仪主要技术性能

    a)流速试验:0.2~1.6m/s,最小分辨率0.01m/s精度0.5级;

    b)容积试验:0~400ml,最小分辨率5ml,最大误差≤5%.

    c)密封试验:0~150Kpa,最小分辨率1Kpa,精度1.5级,时间20min.

    试验介质:瓦斯继电器试验介质为25#变压器油;

    电源:AC220v50HZ,功率240W;
